Interface Specifications
|
Net Name |
PinNum |
Signal Description |
|
GND |
1 |
Ground |
|
TX2P |
2 |
Transmitter Data Non-Inverted |
|
TX2N |
3 |
Transmitter Data Inverted |
|
GND |
4 |
Ground |
|
TX4P |
5 |
Transmitter Data Non-Inverted |
|
TX4N |
6 |
Transmitter Data Inverted |
|
GND |
7 |
Ground |
|
TX6P |
8 |
Transmitter Data Non-Inverted |
|
TX6N |
9 |
Transmitter Data Inverted |
|
GND |
10 |
Ground |
|
TX8P |
11 |
Transmitter Data Non-Inverted |
|
TX8N |
12 |
Transmitter Data Inverted |
|
GND |
13 |
Ground |
|
SCL |
14 |
2-wire Serial interface clock |
|
VCC1 |
15 |
+3.3V Power |
|
VCC1 |
16 |
+3.3V Power |
|
LPWn_PRSn |
17 |
PRSn Low-Power Mode / Module Present |
|
GND |
18 |
Ground |
|
RX7N |
19 |
Receiver Data Inverted |
|
RX7P |
20 |
Receiver Data Non-Inverted |
|
GND |
21 |
Ground |
|
RX5N |
22 |
Receiver Data Inverted |
|
RX5P |
23 |
Receiver Data Non-Inverted |
|
GND |
24 |
Ground |
|
RX3N |
25 |
Receiver Data Inverted |
|
RX3P |
26 |
Receiver Data Non-Inverted |
|
GND |
27 |
Ground |
|
RX1N |
28 |
Receiver Data Inverted |
|
RX1P |
29 |
Receiver Data Non-Inverted |
|
GND |
30 |
Ground |
|
GND |
31 |
Ground |
|
RX2P |
32 |
Receiver Data Non-Inverted |
|
RX2N |
33 |
Receiver Data Inverted |
|
GND |
34 |
Ground |
|
RX4P |
35 |
Receiver Data Non-Inverted |
|
RX4N |
36 |
Receiver Data Inverted |
|
GND |
37 |
Ground |
|
RX6P |
38 |
Receiver Data Non-Inverted |
|
RX6N |
39 |
Receiver Data Inverted |
|
GND |
40 |
Ground |
|
RX8P |
41 |
Receiver Data Non-Inverted |
|
RX8N |
42 |
Receiver Data Inverted |
|
GND |
43 |
Ground |
|
INT_RSTn |
44 |
INT/RSTn Module Interrupt / Module Reset |
|
VCC2 |
45 |
+3.3V Power |
|
VCC2 |
46 |
+3.3V Power |
|
SDA |
47 |
2-wire Serial interface data |
|
GND |
48 |
Ground |
|
TX7N |
49 |
Transmitter Data Inverted |
|
TX7P |
50 |
Transmitter Data Non-Inverted |
|
GND |
51 |
Ground |
|
TX5N |
52 |
Transmitter Data Inverted |
|
TX5P |
53 |
Transmitter Data Non-Inverted |
|
GND |
54 |
Ground |
|
TX3N |
55 |
Transmitter Data Inverted |
|
TX3P |
56 |
Transmitter Data Non-Inverted |
|
GND |
57 |
Ground |
|
TX1N |
58 |
Transmitter Data Inverted |
|
TX1P |
59 |
Transmitter Data Non-Inverted |
|
GND |
60 |
Ground |
In order to connect a host PC to the Console RJ45 port of the system, a RS232 harness cable (DB9 to RJ45) is supplied.

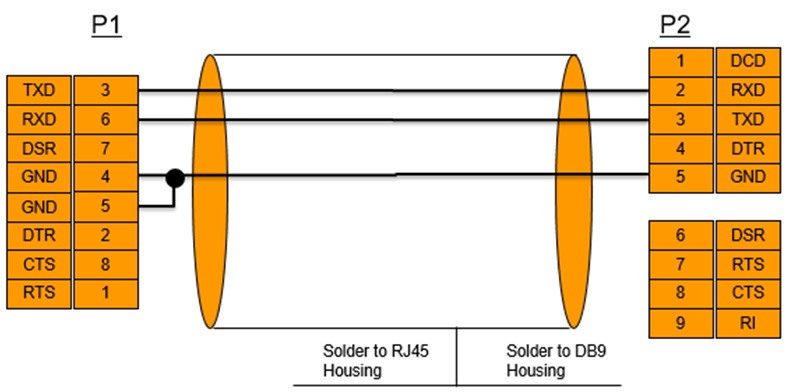

RJ45 to DB9 Harness Pinout
RJ-45 Console and I²C interfaces are integrated in the same connector. Due to that, connecting any cable other than the NVIDIA supplied console cable may cause an I²C hang.
Using uncertified cables may damage the I²C interface. Refer to the Replacement Parts Ordering Numbers appendix for harness details.
