Pin Descriptions
The device is OSFP MSA Specification for OSFP Octal Small Form Factor Pluggable Module Rev. 1.12 compliant, see www.osfpmsa.org.
The pin assignment for the interface is shown below.
| Pin | Symbol | Description | Pin | Symbol | Description |
| 1 | GND | Ground | 31 | GND | Ground |
| 2 | Tx2p | Transmitter Non-Inverted Data Input | 32 | Rx2p | Receiver Non-Inverted Data Output |
| 3 | Tx2n | Transmitter Inverted Data Input | 33 | Rx2n | Receiver Inverted Data Output |
| 4 | GND | Ground | 34 | GND | Grounds |
| 5 | Tx4p | Transmitter Non-Inverted Data Input | 35 | Rx4p | Receiver Non-Inverted Data Output |
| 6 | Tx4n | Transmitter Inverted Data Input | 36 | Rx4n | Receiver Inverted Data Output |
| 7 | GND | Ground | 37 | GND | Ground |
| 8 | Tx6p | Transmitter Non-Inverted Data Input | 38 | Rx6p | Receiver Non-Inverted Data Output |
| 9 | Tx6n | Transmitter Inverted Data Input | 39 | Rx6n | Receiver Inverted Data Output |
| 10 | GND | Ground | 40 | GND | Ground |
| 11 | Tx8p | Transmitter Non-Inverted Data Input | 41 | Rx8p | Receiver Non-Inverted Data Output |
| 12 | Tx8n | Transmitter Inverted Data Input | 42 | Rx8n | Receiver Inverted Data Output |
| 13 | GND | Ground | 43 | GND | Ground |
| 14 | SCL | 2-wire serial interface clock | 44 | INT / RSTn | Module Interrupt / Module Reset |
| 15 | VCC | +3.3V Power | 45 | VCC | +3.3V Power |
| 16 | VCC | +3.3V Power | 46 | VCC | +3.3V Power |
| 17 | LPWn / PRSn | Low-Power Mode / Module Present | 47 | SDA | 2-wire Serial interface data |
| 18 | GND | Ground | 48 | GND | Ground |
| 19 | Rx7n | Receiver Inverted Data Output | 49 | Tx7n | Transmitter Inverted Data Input |
| 20 | Rx7p | Receiver Non-Inverted Data Output | 50 | Tx7p | Transmitter Non-Inverted Data Input |
| 21 | GND | Ground | 51 | GND | Ground |
| 22 | Rx5n | Receiver Inverted Data Output | 52 | Tx5n | Transmitter Inverted Data Input |
| 23 | Rx5p | Receiver Non-Inverted Data Output | 53 | Tx5p | Transmitter Non-Inverted Data Input |
| 24 | GND | Ground | 54 | GND | Ground |
| 25 | Rx3n | Receiver Inverted Data Output | 55 | Tx3n | Transmitter Inverted Data Input |
| 26 | Rx3p | Receiver Non-Inverted Data Output | 56 | Tx3p | Transmitter Non-Inverted Data Input |
| 27 | GND | Ground | 57 | GND | Ground |
| 28 | Rx1n | Receiver Inverted Data Output | 58 | Tx1n | Transmitter Inverted Data Input |
| 29 | Rx1p | Receiver Non-Inverted Data Output | 59 | Tx1p | Transmitter Non-Inverted Data Input |
| 30 | GND | Ground | 60 | GND | Ground |

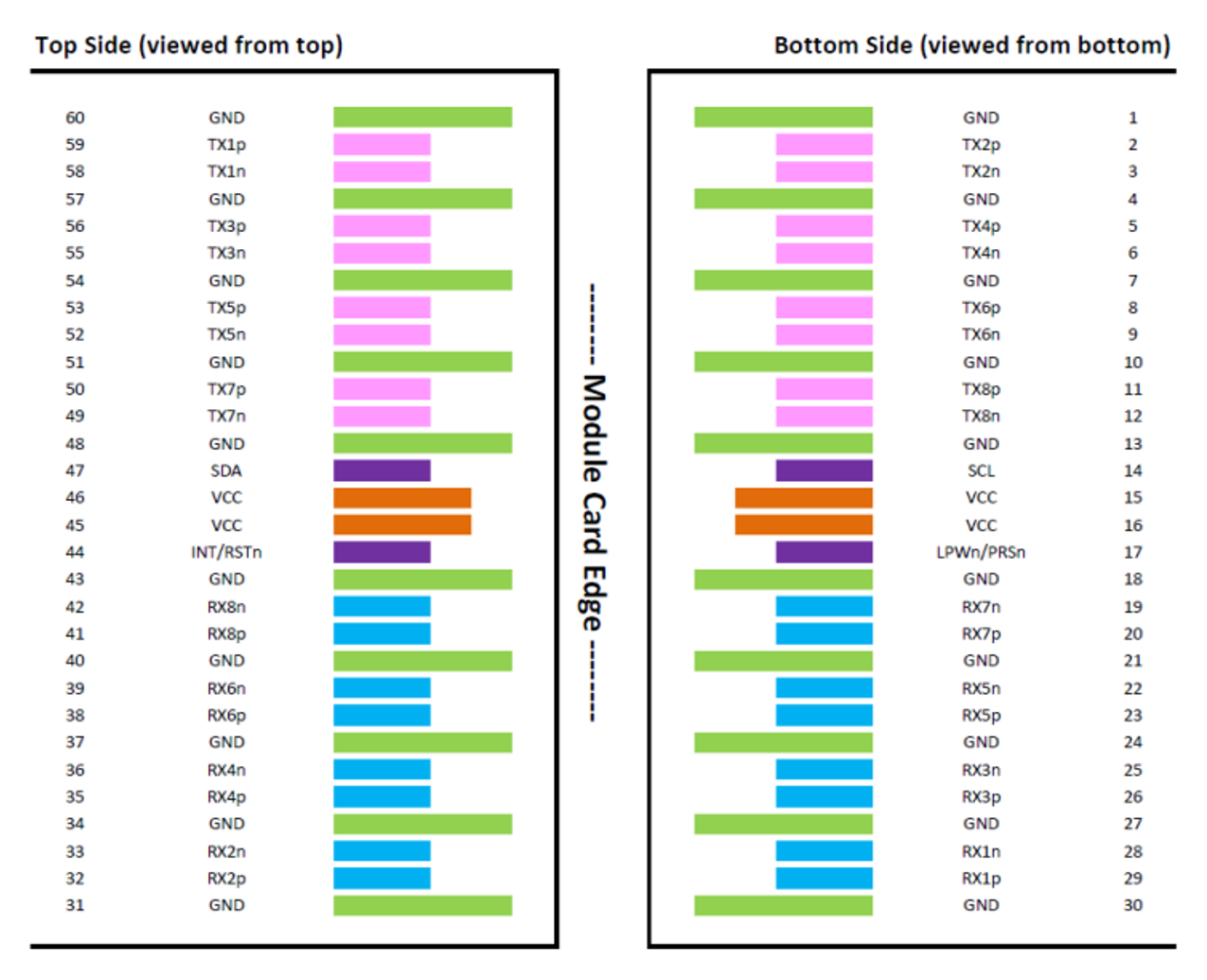

OSFP Module Pad Layout
