总体架构

Dynamo 是面向生成式 AI 系统的分布式推理运行时，适用于必须在变化的流量条件下保持高吞吐、低延迟和高可靠性的场景。它不绑定具体后端（SGLang、TRT-LLM、vLLM 等），并围绕三个相互协作的关注点构建：

• 用于 token 生成的快速 request path
• 用于扩缩容和放置的响应式 control path
• 用于 KV 复用和故障恢复的弹性 state path

本文从架构视角介绍 Dynamo，而不是罗列功能：每个平面负责什么、请求如何流转、系统如何自适应，以及在故障下如何保持正确性。

设计目标

Dynamo 旨在同时满足以下目标：

1. 延迟稳定性：在突发流量和混合长度流量下，让 TTFT 和 ITL 保持可预测。
2. GPU 效率：解耦 prefill 和 decode，使二者可以独立扩缩容。
3. 计算复用：通过 KV 感知路由和缓存生命周期管理，最大限度减少 KV 重新计算。
4. 运维弹性：将 worker 崩溃、重启和过载视为正常运行事件。
5. 部署可移植性：支持 Kubernetes 原生控制路径和非 Kubernetes 运行模式。

为什么需要这种架构

现代 LLM 服务会反复遇到一些瓶颈：

• Prefill/decode 不均衡 会在流量组合变化时导致 GPU 利用率不足（DistServe）。
• KV 重新计算 会在路由忽略缓存重叠时增加 TTFT 并浪费计算资源（DeepSeek）。
• 来自长上下文和并发的 内存压力 在没有多层缓存管理的情况下会超出 HBM 容量（KVBM、Mooncake、AIBrix、FlexKV、LMCache）。
• 动态需求 会打破静态资源预置的假设（AzureTrace）。
• 真实世界故障（pod 重启、分区、热点过载）需要一等的恢复行为。

Dynamo 通过将服务、控制和状态传播拆分为明确的平面与控制循环来应对这些约束。

架构概览

系统模型

Request Plane（关键数据路径）

request plane 负责请求/响应执行：

• Frontend 接收并规范化请求。
• Router 基于负载和 KV 重叠选择 worker。
• Prefill workers 计算 prompt KV 状态。
• Decode workers 生成输出 token。

该路径针对低开销和连续 token 流式输出进行优化。

Control Plane（自适应与编排路径）

control plane 负责期望状态管理：

• Planner 根据实时指标计算扩缩容目标。
• Dynamo Operator 根据 Dynamo CRD 协调 Kubernetes 资源。
• Discovery + Endpoints/CRD 建立存活状态和可发现性。
• Grove/KAI Scheduler path 在多节点 Kubernetes 部署中提供拓扑感知放置和分组扩缩容。
• Model Express 在配置后作为可选的模型管理端点。

该路径针对正确性以及向目标容量收敛进行优化。

Storage & Events Plane（状态传播路径）

storage/events plane 负责缓存状态可见性和移动：

• KV Events 发布缓存生命周期转换。
• KVBM 管理跨内存层级的 block 复用、驱逐以及 offload/recall。
• NIXL 在 workers 和内存域之间执行高速 KV/data 传输。

该路径针对缓存复用和跨 worker 交接效率进行优化。

端到端请求叙事（Disaggregated Mode）

1. Client 将请求发送到 Frontend。
2. Frontend 进行校验/预处理，并转发给 Router。
3. Router 选择一个 Prefill worker。
4. Prefill 计算 KV 并返回传输元数据。
5. Router 选择一个 Decode worker。
6. Decode 接收 KV 状态（通常通过 NIXL 传输路径）。
7. Decode 通过 Frontend 流式返回 token。
8. KV Events 更新缓存可见性，供未来路由决策使用。
9. KVBM 可以根据压力和复用潜力 offload 或 recall KV blocks。

有关流程级细节，请参阅 Architecture Flow。 有关请求传输选项，请参阅 Request Plane。

控制循环

Serving Loop

在 frontend、router、prefill 和 decode workers 之间维持低延迟请求执行。

Planning Loop

保持容量与需求一致：

• Planner 消费运行时指标。
• Planner 计算 prefill/decode 目标。
• Connector layer 将目标应用到运行时资源。

Planner 支持基于吞吐量和基于负载的策略。请参阅 Planner 设计。

Resilience Loop

在故障下维持系统连续性：

• Health checks 检测不健康的 workers。
• Discovery liveness 移除陈旧端点。
• Graceful shutdown 排空正在处理的工作。
• Request migration/cancellation 控制正在处理中的行为。
• Load shedding 防止过载下的级联崩溃。

请参阅 Fault Tolerance。

Kubernetes 原生实现（CRD + Grove）

在 Kubernetes 部署中，同一架构映射为声明式资源：

• Dynamo Operator 协调 DynamoGraphDeployment。
• 可发现性由 DynamoWorkerMetadata + EndpointSlices 派生。
• Grove 支持的多节点部署将 worker groups 建模为 PodCliqueSet 和 PodClique。
• 独立的 prefill/decode 弹性通过 PodCliqueScalingGroup 表示，并使用独立的 replicas 和 min 目标。

图中的 PodClique A/B、ScalingGroup "Prefill"、ScalingGroup "Decode" 和 (replicas, min) 等标签表示这种分组扩缩容模型。

Fault Tolerance 架构

Fault tolerance 嵌入在各层中：

该模型假定故障是常规事件，而非异常事件。

性能依据

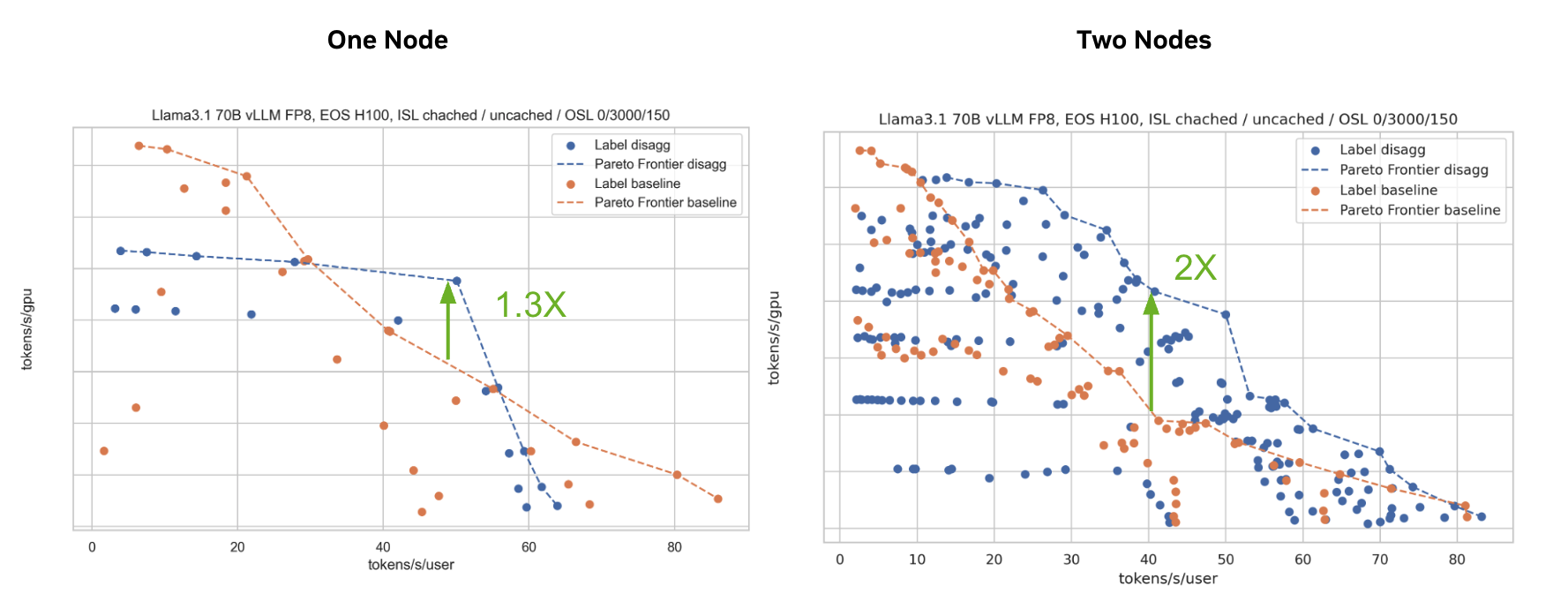

分离式服务

分离 prefill 和 decode 可以提升利用率，并支持按阶段扩缩容。

在 H100 上使用 vLLM 运行 R1 Distilled Llama 70B FP8 进行测试。3K ISL / 150 OSL。

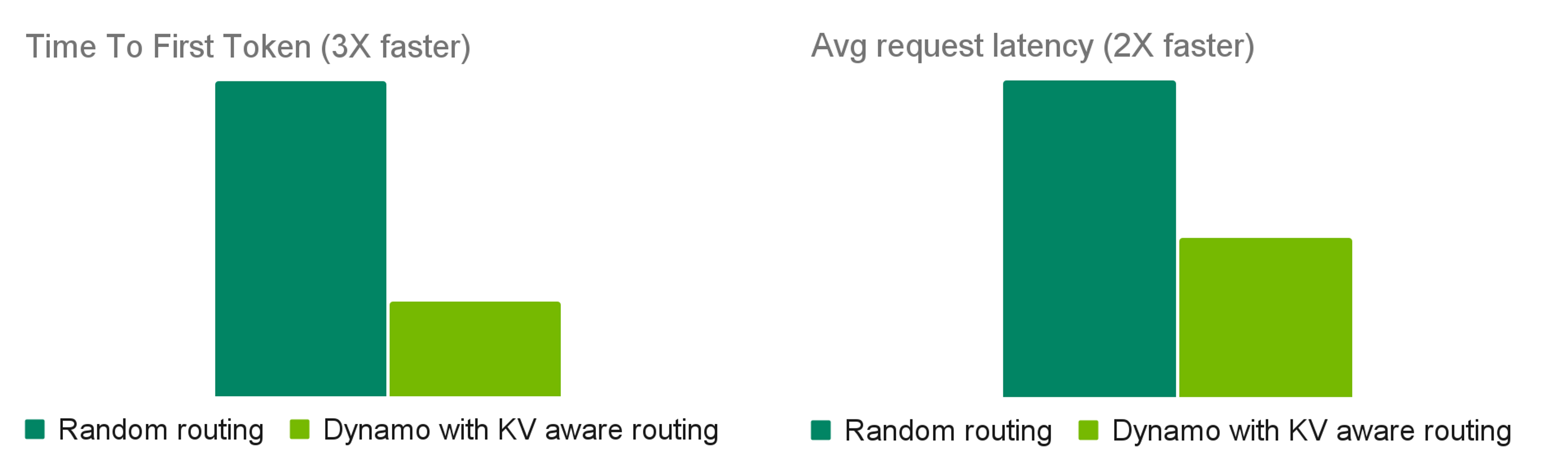

KV-Aware Routing

结合缓存重叠和负载信号的路由可以减少 prefill 重新计算并改善延迟。 有关外部生产案例研究，请参阅 How Baseten achieved 2x faster inference with NVIDIA Dynamo。

使用 2 个 H100 节点上的 R1 Distilled Llama 70B FP8，对 R1 发起 100K 个请求进行测试。平均 4K ISL / 800 OSL。

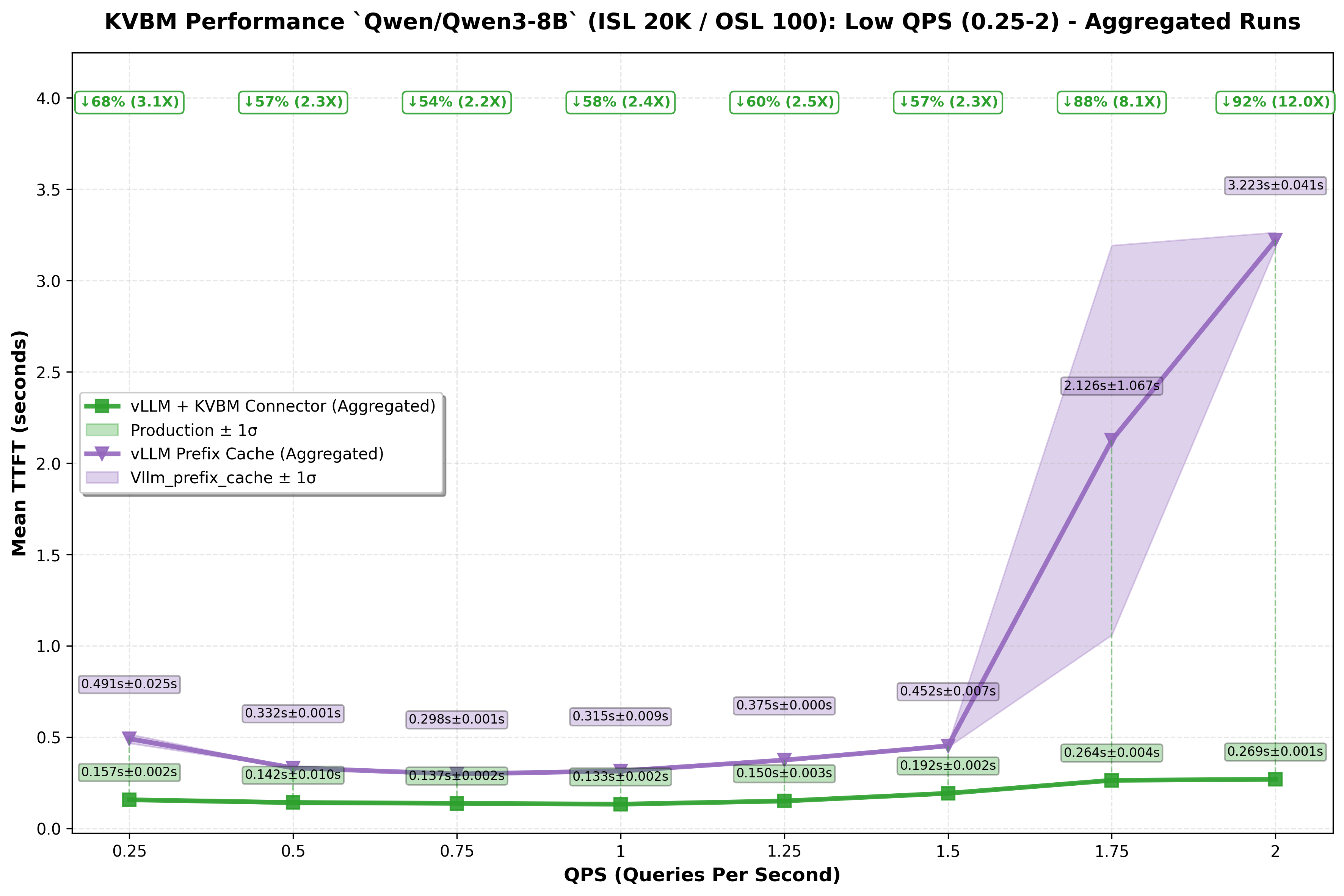

KV Block Manager (KVBM)

KVBM 通过多层内存 offload/recall 扩展有效缓存容量。

使用 H100 上的 Qwen3-8B，在不同 QPS 值下测试。平均 20K ISL / 100 OSL。

NIXL Data Transfer

NIXL 通过优化跨异构内存的 worker 间传输行为，降低分布式服务中的 KV 交接成本。

实现模型

• Rust 用于性能敏感的运行时组件。
• Python 用于后端集成和可扩展性。
• 模块化子系统边界使 routing、planning、memory 和 transport 可以独立演进。
